圣邦微电子推出一款高效、小型化同步降压转换器 SGM61006，支持超低输入电压。输入电压范围 1.65V 至 5.5V，适用于在 1.8V 局部电源环境下向下转换和针对两节干电池、两串锌空气电池、两串光电池、银锌电池和单节超级电容的应用场景。
该芯片工作在 3.5MHz 高开关频率且不需要外部补偿，是紧凑设计的妥善解决方案。在重负载时以脉宽调制（PWM）模式运行，在轻负载时逐渐降低频率进入脉冲频率调制（PFM）模式，在更轻负载时自动进入节电模式（PSM）以保持其高效率。该芯片采用自适应滞后和伪恒定实时控制（AHP-COT）结构，具有优良的负载瞬态性能和输出稳压精度。芯片采用符合环保理念的 WLCSP-0.9×1.3-6B-A 绿色封装，体积小、数据传输路径短、稳定性高、散热特性佳，符合轻薄短小便携式设备的需求。
SGM61006 典型特性
SG Micro Corp
1.65V 至 5.5V 输入电压范围；
0.5V 至 VIN 可调输出电压；
快速瞬态调节的 AHP-COT 控制结构；
3.5MHz 开关频率；
效率高达 90%（4.2V转1.8V）；
低 RDSON MOSFET 开关（100mΩ/95mΩ）；
26μA（典型值）工作静态电流；
轻载高效的节电模式；
100% 占空比；
输出放电功能；
电源正常指示 Power Good；
热关断保护；
符合环保理念的 WLCSP-0.9×1.3-6B-A 绿色封装。

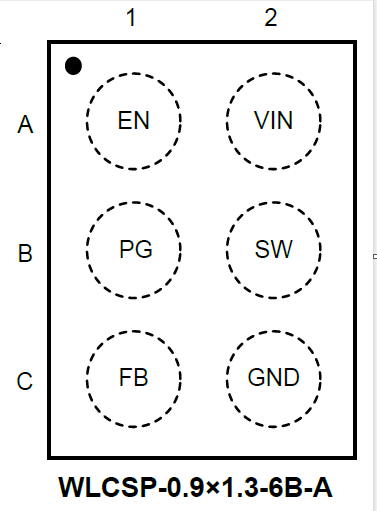

图 2 SGM61006 封装引脚定义

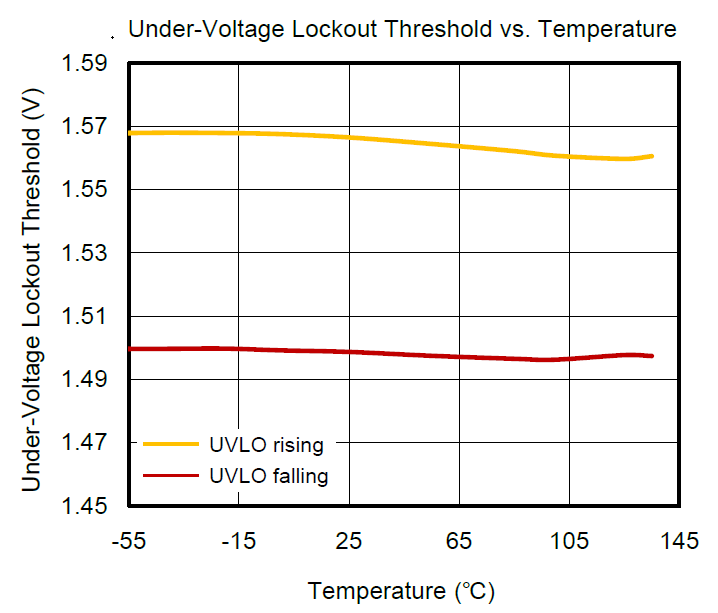

SGM61006 输入欠压锁定门限（UVLO）
SG Micro Corp
图 3 SGM61006 输入欠压锁定门限（UVLO）
SGM61006 实测效率曲线
图 4 SGM61006 实测效率曲线
SGM61006 功能展示
SG Micro Corp
图 5 EN 引脚控制启动和关断
SGM61006 内置软启动功能可减小瞬时输入电流冲击并确保输出电压无过冲。使能控制引脚 EN 和电源正常指示 PG 以及内置 RDIS 输出放电功能，方便实现系统上下电时序和逻辑控制。
图 6 PWM/PSM 模式操作
SGM61006 在重负载时，工作在 PWM 模式；在轻负载时，自动降低工作频率进入 PFM 模式；在更轻负载时，自动切换到 PSM 模式，可从 PWM 模式到 PSM 模式平滑过渡。PSM 模式通过降低开关频率和最小化静态电流来实现高效率，同时可有效降低系统待机能耗。

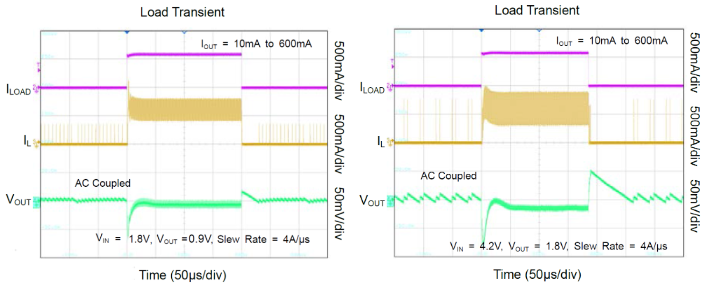

图 7 10mA 至 600mA 负载动态响应
SGM61006 具有优越的负载瞬态响应能力，满足系统从休眠到满载工作的动态需求。
