CA-IF103X 是一款 符合 ISO 11898-2 (2016)  (控制器局域网络)物理层标准的CAN收发器系列，可直接与具有CAN控制协议的3.3V 控制器连接使用。

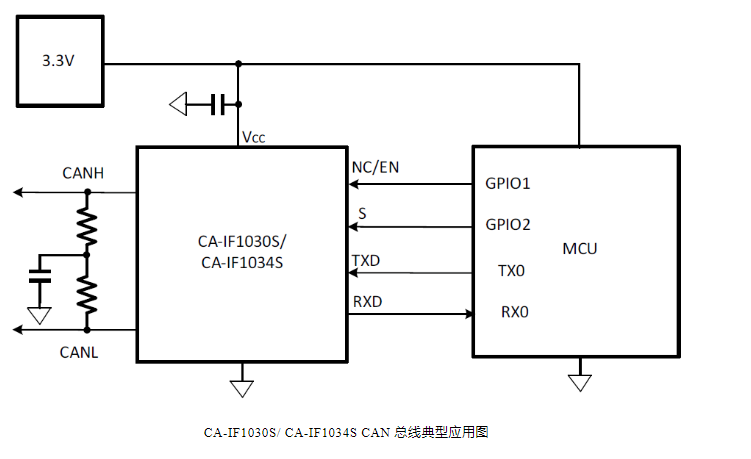

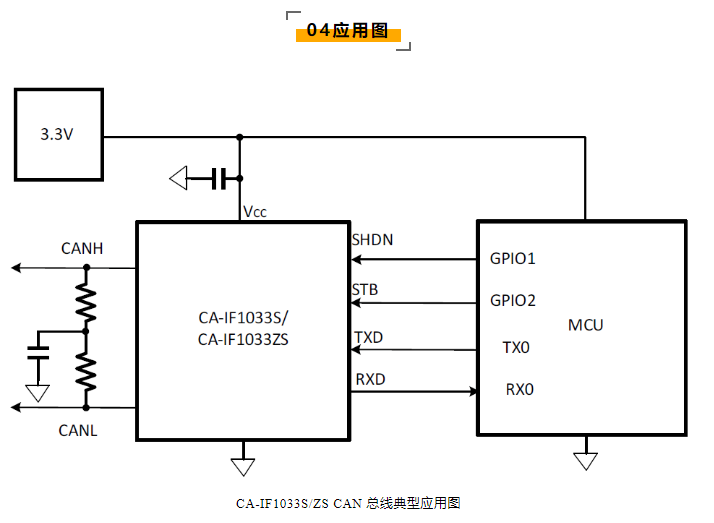

其中，CA-IF1030S和CA-IF1034S器件具有监听模式，在该模式下发送器关闭，接收器持续工作；CA-IF1033S/ZS器件具有低功耗待机模式及远程唤醒请求特性。CA-IF1033S/ZS和CA-IF1034S器件具有关闭模式，此时器件Icc电流低于1μA。

所有系列器件均包含多种保护功能，包括驱动器显性超时功能以及总线故障保护等，以提高器件和 CAN网络的稳定性。该系列器件具有25 kV HBM ESD 保护，8kV IEC61000-4-2 ESD 接触放电等。

此外，CA-IF1033ZS 采用小型化SOT23-8 封装(2.9mm x 1.6mm)，以节省外围电路的PCB 空间。

• 支持3.3V 单电源供电

• V_cc欠压保护

• 兼容 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准

• 保护特性

 - 总线故障保护：±18V

 - 驱动器显性超时功能 (TXD DTO)

 - 针对开路故障的安全设计

 - 针对热插拔应用的上电和掉电时总线和 RXD 输出上无毛刺脉冲

 - 热关断保护 (TSD)

• 接收器共模输入电压：±12V

• CAN 传输数据速率高达1Mbps

• 待机模式I_cc电流：小于15μA

• 关断模式I_cc电流：小于1μA

• 结温范围：-55°C 至 150°C

• 工作范围：-40°C 至 125°C

• 可提供 SOIC8 封装和 SOT23-8 封装(CA-IF1033ZS)

• 总线引脚 ESD 保护超过 ±25 kV (HBM)

• 总线引脚 ESD 保护超过 ±8 kV (IEC61000-4-2)

• 工业自动化、控制、传感器等

• 楼宇自动化

• 电信和基站控制

• 供热通风及空调系统(HVAC)
